走進中以引正材料分析實驗室
發表時間：2021-01-07 關注：435中以引正分析實驗室
常熟中以引正檢測技術有限公司是中以檢測認證有限公司和北京大學分子工程蘇南研究院共同組建的專業材料檢測分析平臺。公司位于蘇州市常熟市賢士路88號，實驗室面積3000平方米，投入各類高端分析檢測設備近5000萬元。
公司定位于高端材料分析測試專業實驗室，公司擁有來自金屬材料、PCB板電子工業、高分子材料、涂料、工業助劑等行業的專家團隊和分析工程師團隊。
公司面向全國各類企業和科研機構，提供一站式的定性定量分析、產品失效分析服務。
一、服務范圍
目前分析實驗室設色譜分析室、液質分析室、生化分析室、光譜分析室，理化分析室、電鏡分析室、XRF分析室、XRD分析室、核磁分析室等9個分析室，可從事有機、無機成分與結構分析，材料的結晶、熱學、力學性能和顯微結構分析，藥物定性、定量分析、熒光檢測分析，以及常規的水質檢測、食品檢測、轉基因成分檢測、環境污染物分析。
二、實驗室設備情況
1. 實驗室一覽

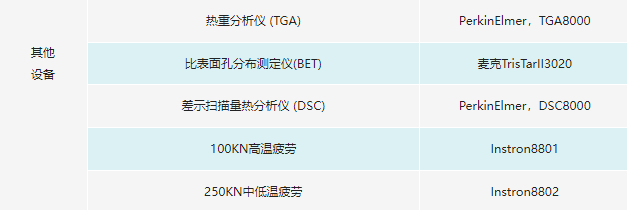

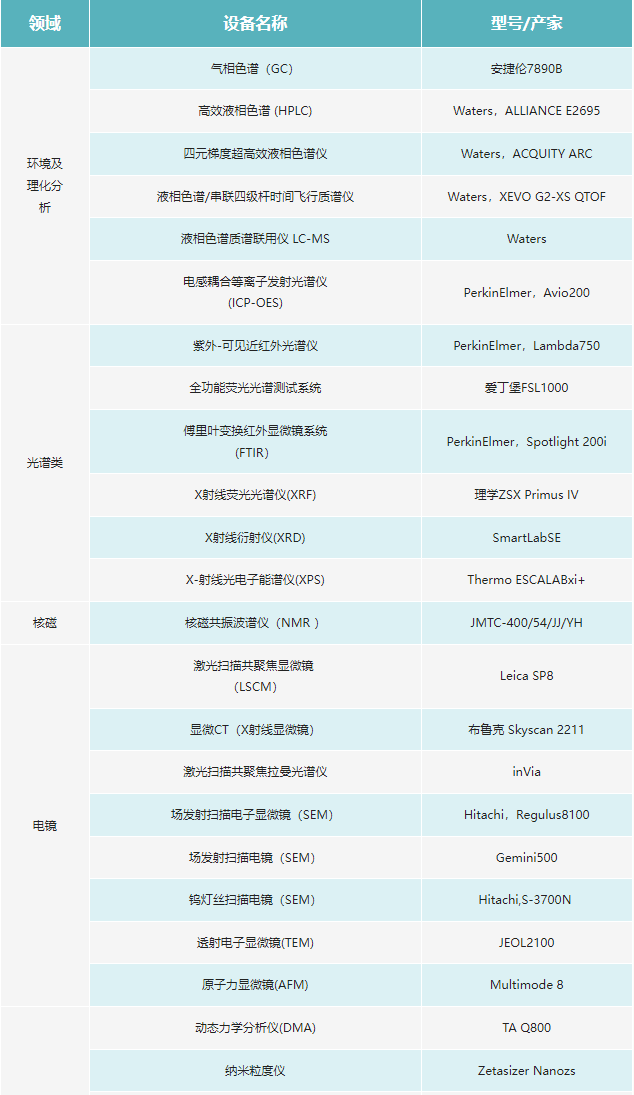

2. 實驗室設備列表

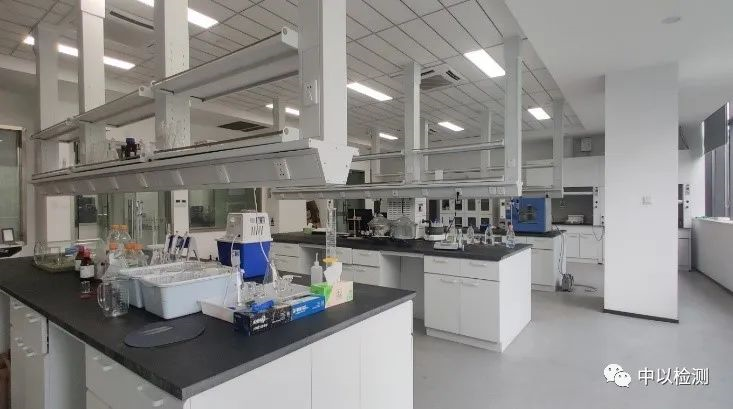

3. 部分設備實拍
三、服務類型
金屬材料分析：元素定性定量分析、金屬牌號鑒定、微觀組織、滲層深度、斷口檢驗、鍍層厚度、金相切片分析、脫碳層等。
非金屬材料測試服務：新能源汽車及配件、塑料橡膠、消費品、PCB板、膠黏劑、工業助劑、油墨、食品包裝材料、涂料等分析測試。
高分子材料分析：定性定量分析、異物分析、配方解析、未知物剖析、材質鑒定、粒徑分布、分子量分布等。
產品失效分析：PCB板分析、塑料/橡膠開裂、發黃、粉化、異物析出、半導體封測異常等。
四、案例分析

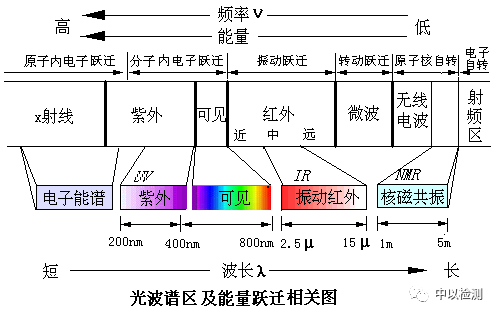

1、定性分析
測試案例一：
測試要求：全成分定性分析。
測試結果：見下圖。

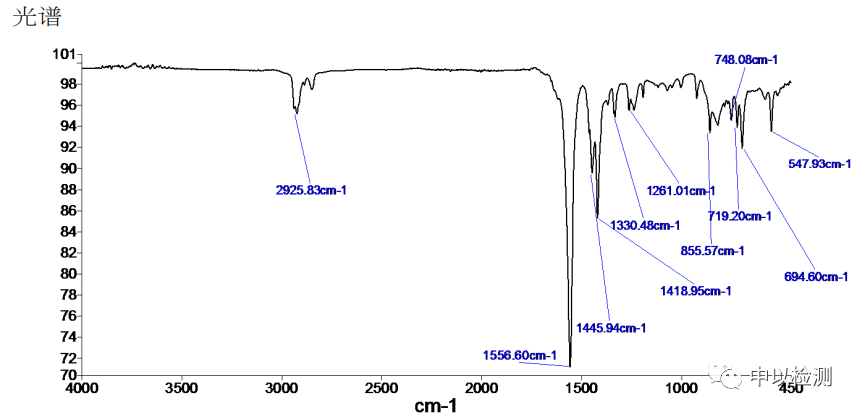

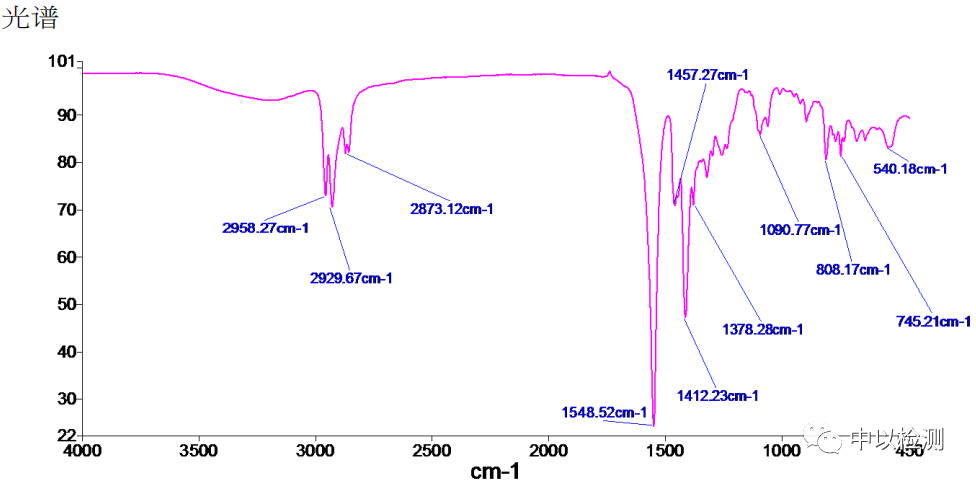

紅外圖譜：

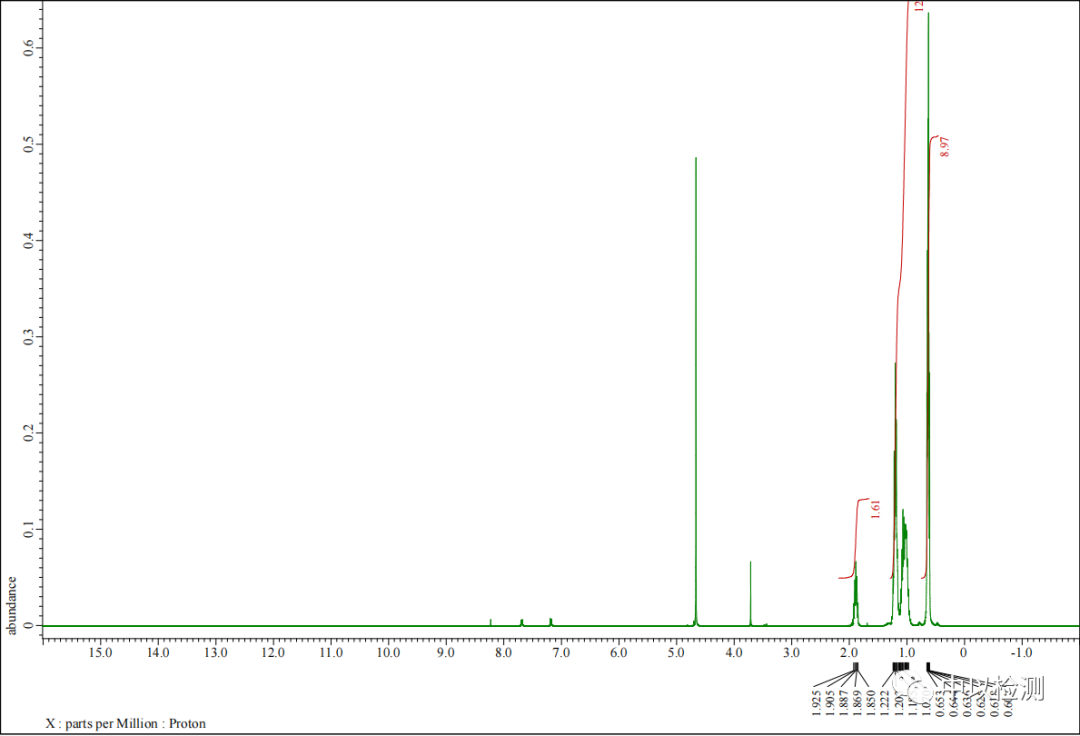

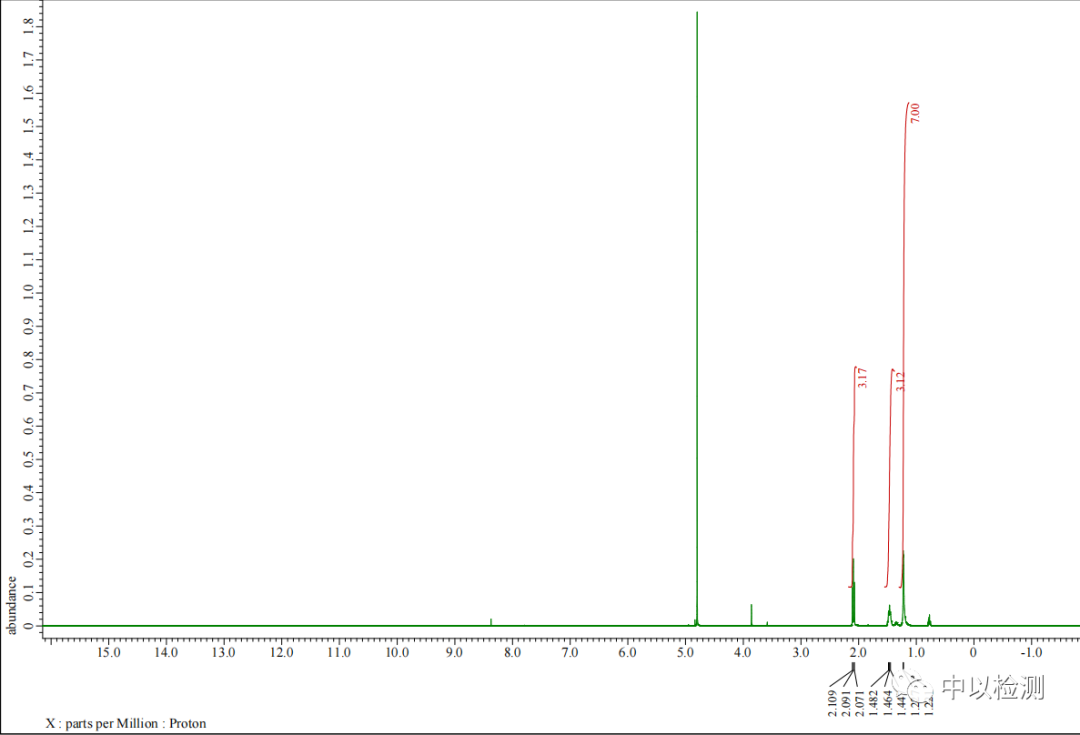

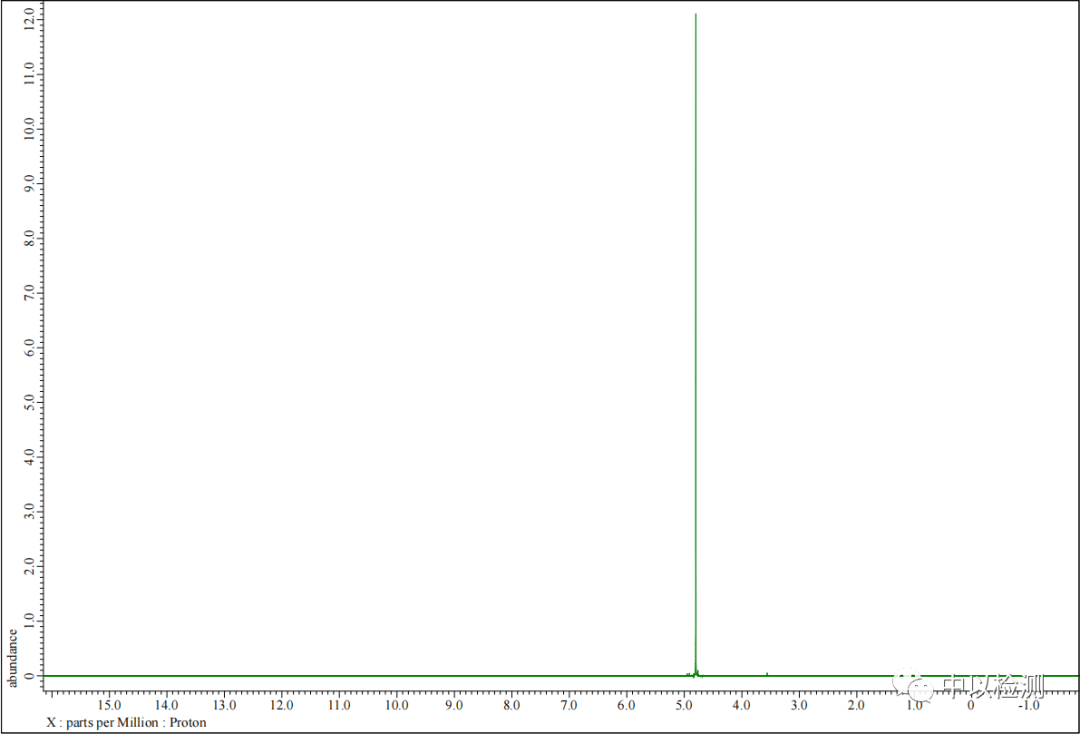

NMR圖譜：

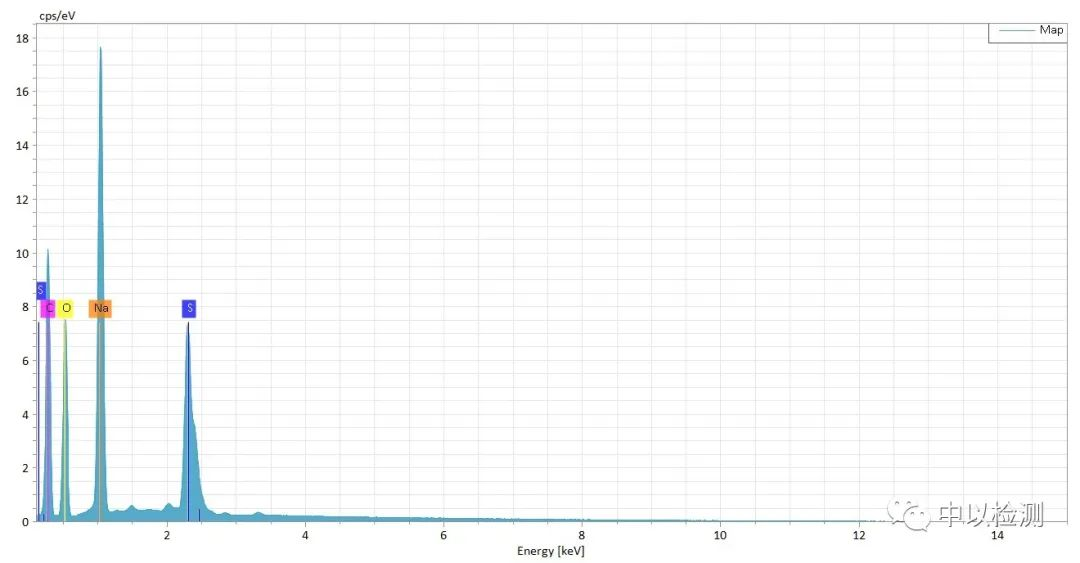

EDS元素分析結果（一）：

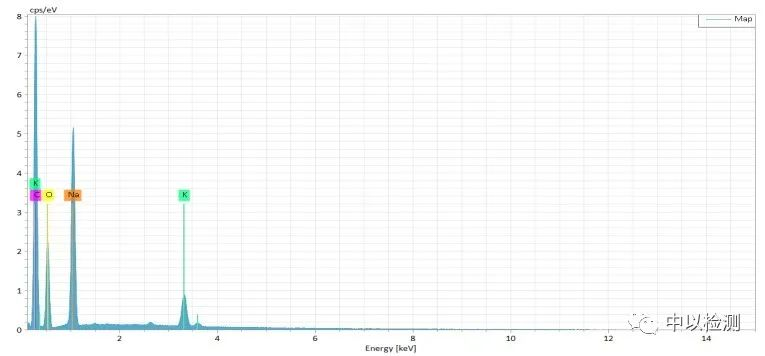

能譜圖：

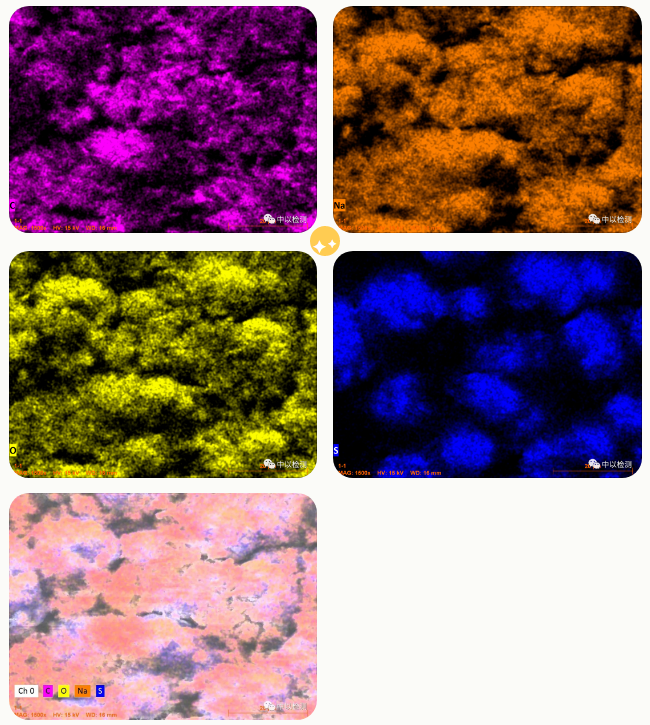

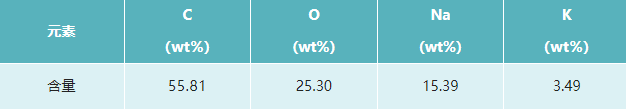

元素圖：
EDS元素分析結果（二）：
能譜圖：
元素圖：
2、失效分析

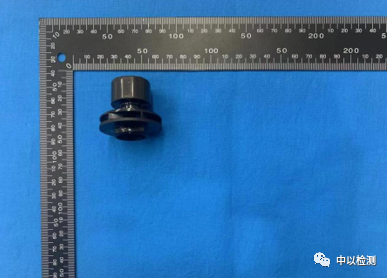

測試案例二：轉子注塑組件失效分析
測試分析：從EDS成分分析可以得到其成分為Fe、Nd以及少量的有機物。從TGA以及DSC的圖譜也可以看到樣品大部分為無機成分，有機成分較少。再通過TGA圖譜對比，發現失效樣品的失重比例較低，且前段有機物的分解溫度更高，推斷有機含量應該低于完好樣品。
初步懷疑失效樣品有機添加劑含量較少導致樣品韌性較差，容易開裂。

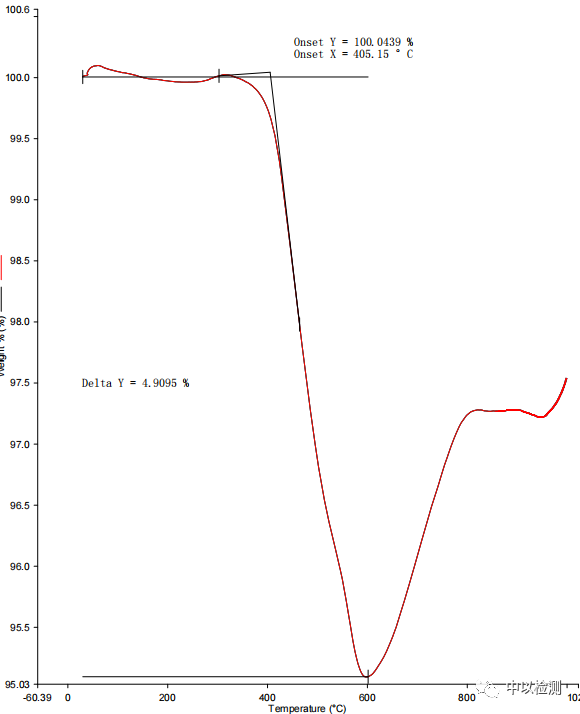

樣品TGA圖譜分析測試結果:

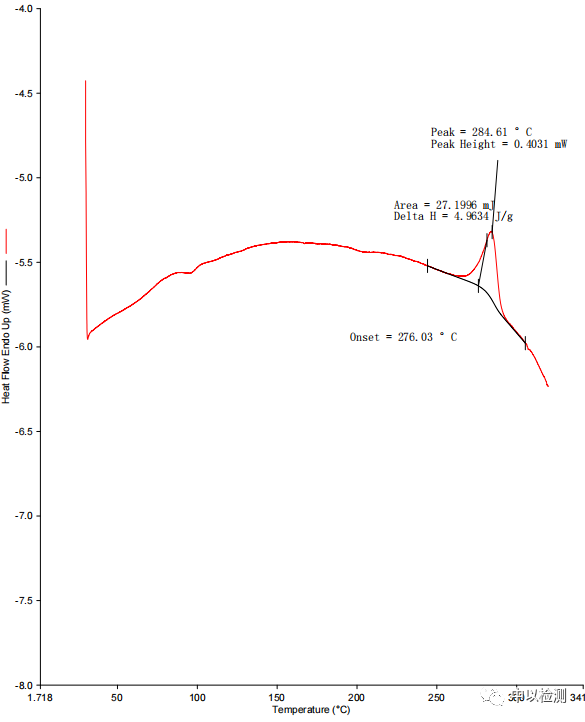

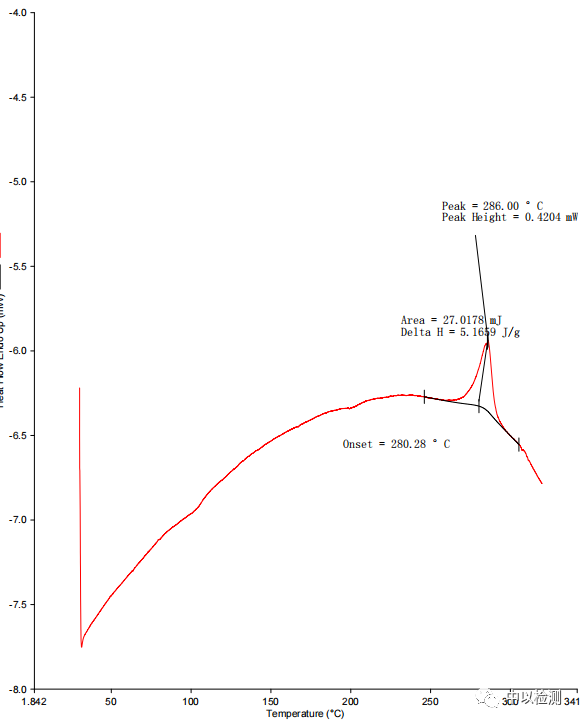

樣品DSC圖譜分析測試結果:

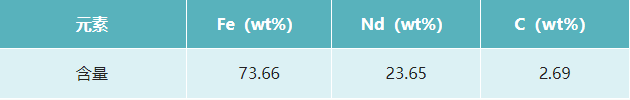

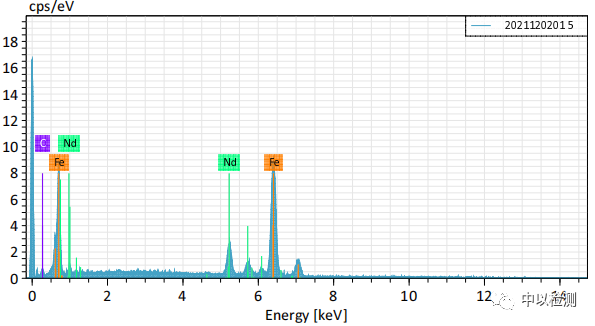

EDS元素分析結果：
測試案例三：

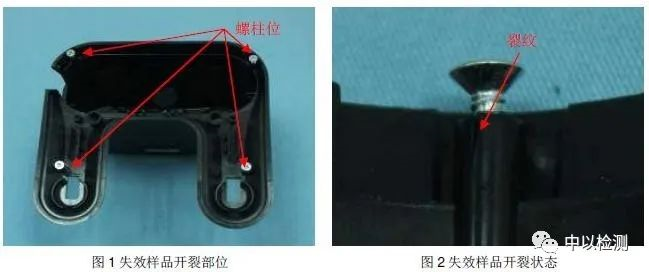

測試需求：失效樣品為黑色塑料件。根據客戶提供的信息，該樣品的材質為 ABS/PC, 樣品上的螺柱在打入螺釘一段時間后, 部分螺柱會出現開裂失效，如圖 1 和圖 2 所示。
對開裂螺柱進行目視觀察，可以發現螺紋沿軸向擴展，從螺柱上端面開始，至約螺柱半高處終止，貫穿螺柱內外側。

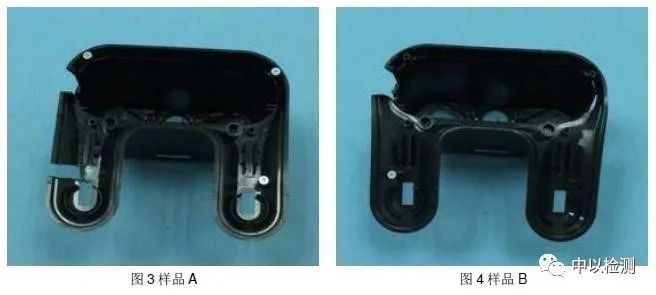

客戶提供了兩種批次的塑料件，一批標示為”最新”的樣品, 本報告中標為樣品 A, 如圖 3 所示: 另一批標示為”第一批次”的樣品，本報告中標為樣品 B, 如圖 4 所示。

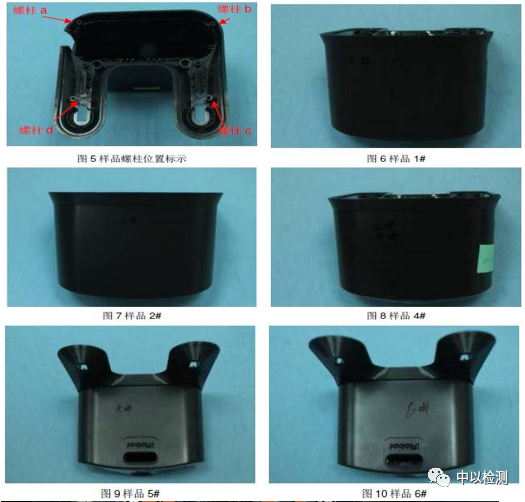

對樣品的 4 個螺柱位置進行了編號, 如圖 5 所示。在樣品 A 中選取了 5 件樣品編號, 如圖 6 至圖 10 所示, 1#和 2#樣品的螺柱內壁存在螺紋, 非全新樣品; 4#、5#和 6#樣品的螺柱內壁無螺紋，為全新樣品。
分析目的：通過逐步的測試分析手段，得出黑色塑料件螺柱開裂的可能原因和建議。
分析方法：材質分析
通過結合客戶提供的信息和客戶的要求, 對兩種批次的樣品進行了材質的一致性比對來考察樣品的材質是否存在重大的改變而造成失效。
樣品編號: 樣品 A、樣品 B
測試方法: 傅里葉轉換紅外光譜法(FTIR, ASTM E1252-98(2013) ε1)、差示掃描量熱法(DSC, ISO 11357- 2:2013)、熱重分析法(TGA, ISO 11358-1-2014)、熔體質量流動速率(ISO 1133-1:2011 程序 A)。

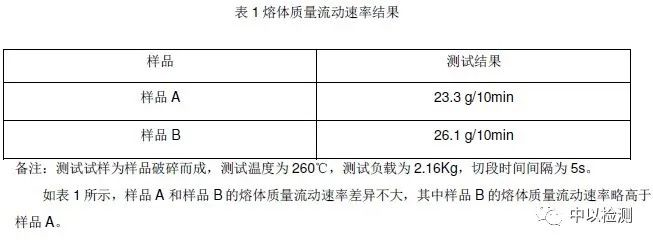

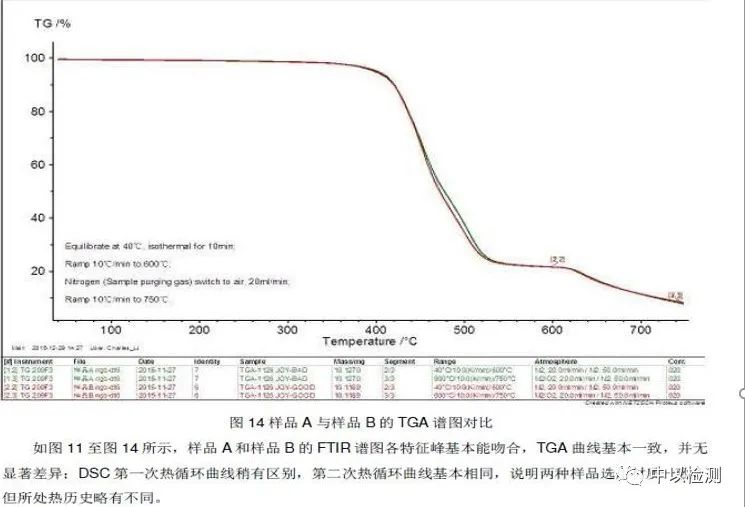

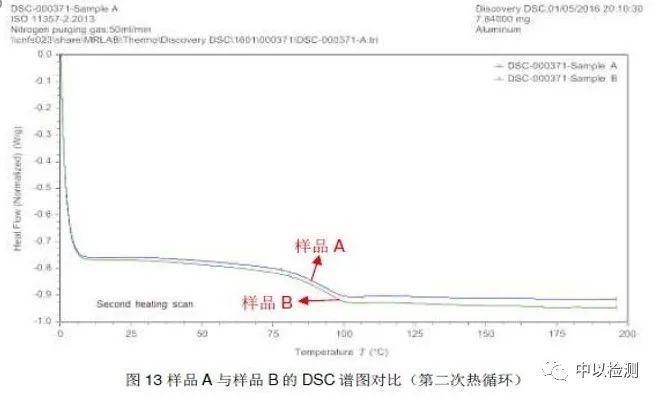

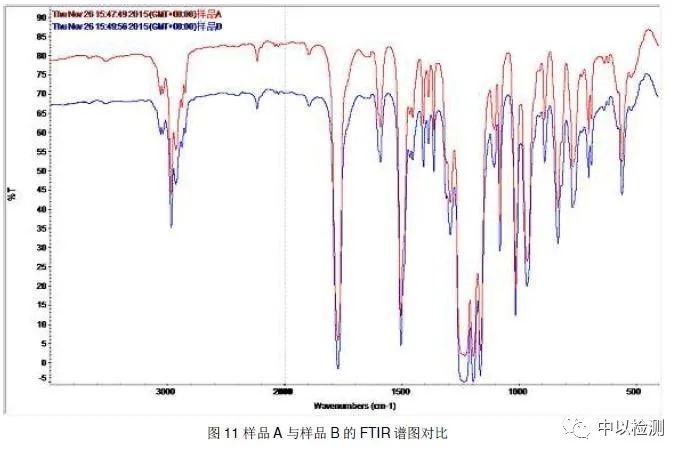

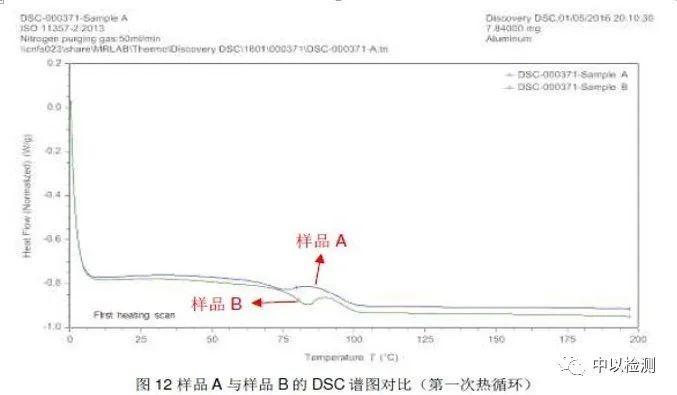

測試結果：
斷口分析：斷口分析可以直接地反映樣品斷裂狀況、確定斷裂源頭、斷裂方式等，因此有必要對樣品斷口進行分析。
樣品編號：樣品 A
測試方法：光學顯微鏡、SEM
測試結果：

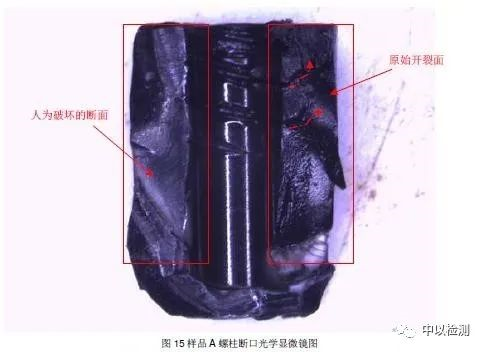

如圖 15 所示，原始開裂面和人為破壞的斷面有顯著區別：1、原始開裂表面粗糙不平，而人為破壞的斷面比較光滑；2、原始開裂面的裂紋由螺紋處起始向外引發擴展，而人為破壞的斷面并無此現象。

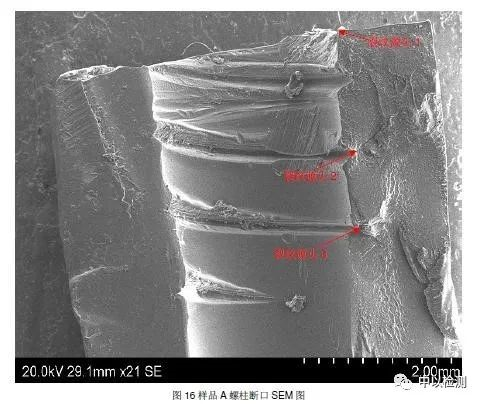

如圖 16 所示，原始開裂面裂紋源頭位于攻絲過程中擠壓而成的螺紋槽尖端，并可見明顯銀紋擴展，而人為破壞的斷面并未觀察到銀紋現象。

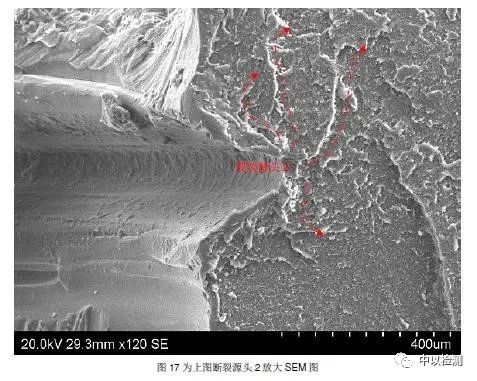

如圖 17 所示，開裂源頭附近粗糙不平，而螺紋內壁并未觀察到顯著缺陷。
復現性實驗：根據客戶提供的信息，失效樣品在攻入螺釘時，還會對螺釘涂上防銹油進行防銹處理，這些因素是否會對開裂造成印象，故，需要進行復現性試驗。
樣品編號：1#、2#、4#、5#、6#樣品，客戶提供防銹油和螺釘。
測試方法：
? 螺釘預處理：用無水乙醇與丙酮將螺釘清洗干凈后烘干冷卻至室溫；

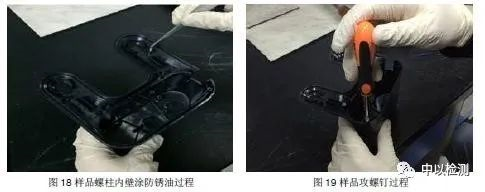

? 樣品準備：對 1#、2#、4#、5#、6#樣品螺柱進行鏡檢，確認螺柱在測試前并未開裂：使用螺絲刀、防銹油按照要求對樣品進行處理，檢查以保證螺釘攻入螺柱的深度一致，處理方式如表 2 所示：

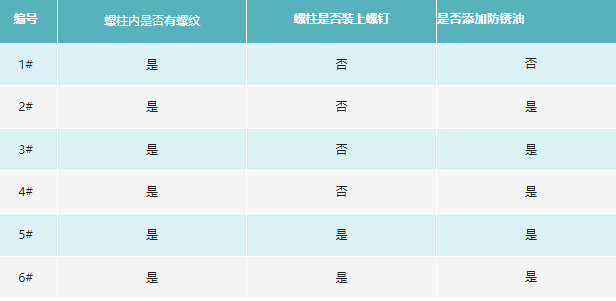

備注：5#、6#樣品的螺紋為裝上螺釘后產生。將按表 2 處理后的樣品放入 50℃烘箱內儲存，每隔一定時間取出觀察樣品各螺柱是否開裂。
持續觀察直至不發生顯著變化：

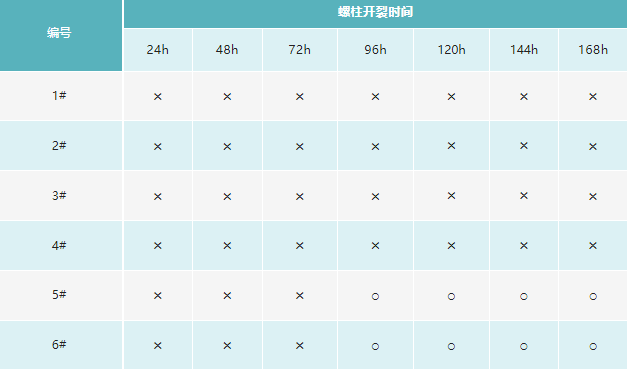

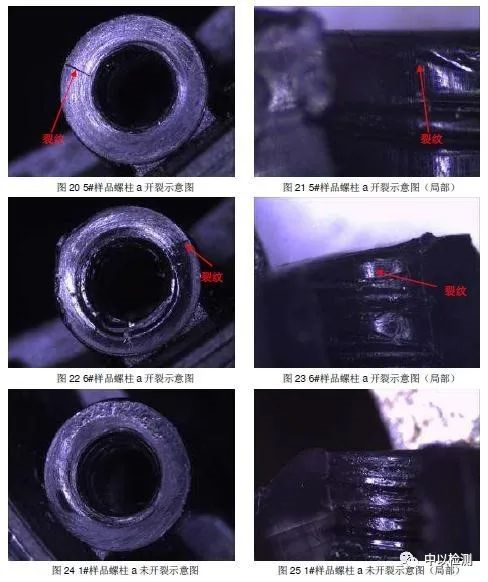

備注：╳-未開裂；○-開裂

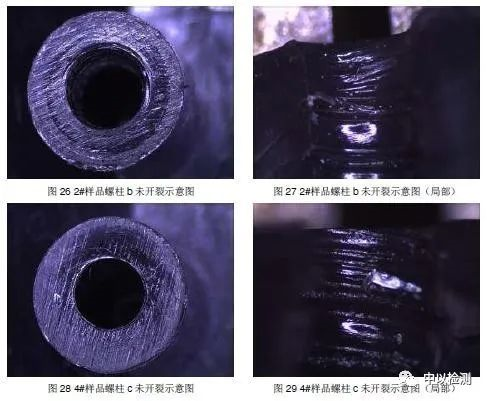

如表 3 所示，1#和 2#樣品為有螺紋無螺釘?shù)臉悠?，無論是否上防銹油，樣品均無開裂。5#和 6#樣品為有螺釘?shù)臉悠?，無論是否上防銹油，均出現開裂。4#樣品為無螺紋無螺釘有防銹油的樣品，未發生開裂。
結果討論：
(1)、材質分析結果討論
失效樣品的材質為 ABS/PC，樣品 A 和樣品 B 在材質上基本一致，并無顯著差異。
(2)、斷口分析結果討論
從光學顯微鏡鏡檢和 SEM 結果來看，失效樣品屬于韌性斷裂，螺紋槽的斷裂源頭處分布有大量的銀紋，而且銀紋擴展充分，與人為破壞的瞬斷斷面有顯著的區別，說明斷裂可能由長期存在的應力導致。
(3)、復現性試驗結果討論
ABS/PC 通常為一種韌性材料，韌性材料在螺釘攻入時表面會被擠壓形成螺紋，這個過程可能會對材料造成缺陷，也會因螺釘?shù)那度胄纬沙掷m(xù)的擠壓應力。有螺紋無螺釘?shù)臉悠肪撮_裂，說明螺紋造成的缺陷對開裂沒有顯著影響：有防銹油無螺釘?shù)臉悠肪撮_裂，表明防銹油對開裂無顯著影響，同時沒有證據表明樣品內部存在顯著殘余應力；有螺紋有螺釘?shù)臉悠肪l(fā)生開裂，說明螺釘嵌入形成的擠壓應力對開裂有顯著影響。
(4)、分析建議
提高螺柱的強度，如改善螺柱結構設計，選擇更匹配的螺釘?shù)取?br style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box; overflow-wrap: break-word !important;"/>
提高樣品材質的強度，如增韌改性，選擇強度更好的材料等。
裂解氣相色譜-質譜聯用儀（PGC-MS）原理
裂解氣相色譜與質譜儀聯用，即PGC-MS。
將微量的待測樣品置于裂解裝置內，在嚴格控制的條件下加熱到一定的溫度，使之迅速裂解成可揮發的小分子產物，然后將裂解產物有效地轉移到色譜柱進行分離。分離后的產物進入質譜，可得到特征性的裂解譜圖。
高分子及揮發性有機化合物的裂解過程遵循一定的規律進行，特定的樣品有其特征的裂解行為，具有特征裂解產物或產物分布。從所得的裂解譜圖來分析該高分子材料的組成和結構，即為裂解氣相色譜與質譜儀聯用（ PGC-MS ）法。
PGC-MS同時給出各種裂解產物的分子量與化學結構，為高聚物材料分析提供更準確的結構信息。
增塑劑
特點：用量最多的添加劑之一；改善高分子材料的柔性、延伸性和加工性；沸點較高、不易揮發，與高聚物有良好混溶性的低分子油狀物。
應用：80%左右用于PVC塑料，聚乙酸乙烯以及以纖維素為基的塑料。
類型：鄰苯二甲酸酯類、環氧類、磷酸酯類、 癸二酸酯類以及氯化石蠟類等。
分離純化：萃取法或溶解沉淀法分離富集，色譜法純化。
鑒定：四譜
用量：可以達到40% 以上。
抗氧劑
特點：抑制或延緩聚合物的氧化速度；小分子有機化合物；易溶于常用的有機溶劑。
分離純化：萃取分離，色譜純化。
鑒定：四譜
用量：一般不超過1%，橡膠中一般為0.25~5%。
填料及增強性
特點：改善高分子材料性能，降低成本。
類型：碳黑、纖維狀材料、金屬氧化物、無機酸鹽。
分離：干法灰化（500℃以上灼燒）、濕法灰化（HNO3：HClO4=5：1的試劑灰化）
鑒定：化學法、發射光譜法、原子吸收法、比色法、X衍射法、紅外光譜法。
用量：一般20~50%
3、定性定量分析

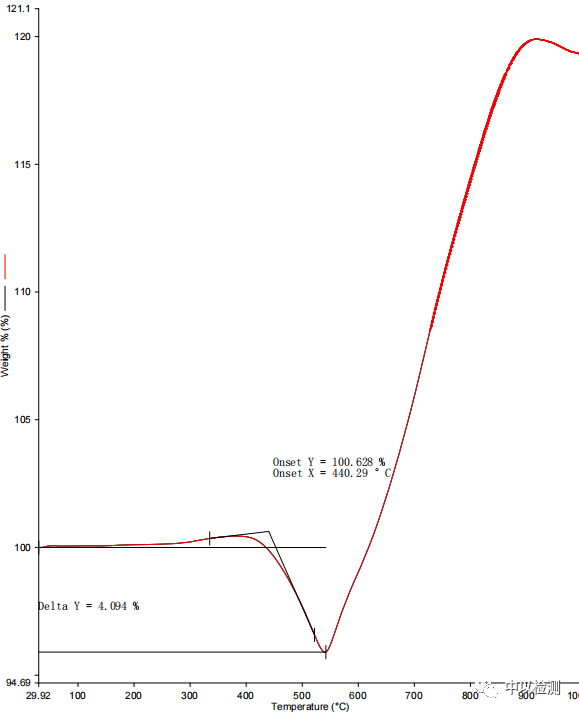

測試案例四：

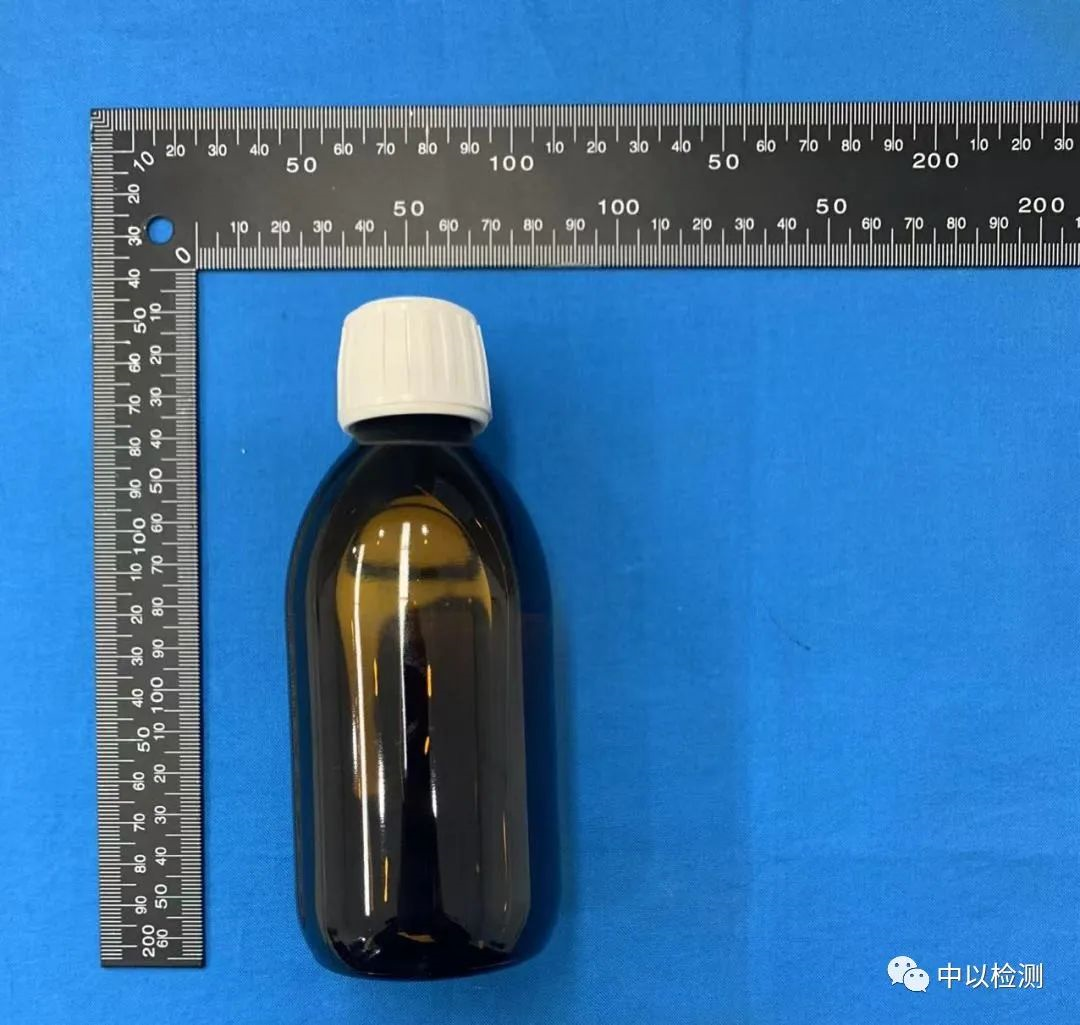

測試需求：某公司處理液，了解其配方，對其質量監控。

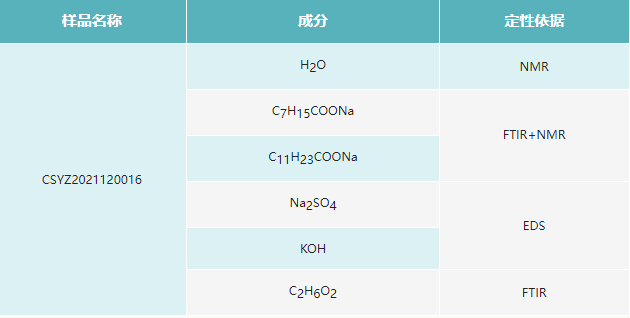

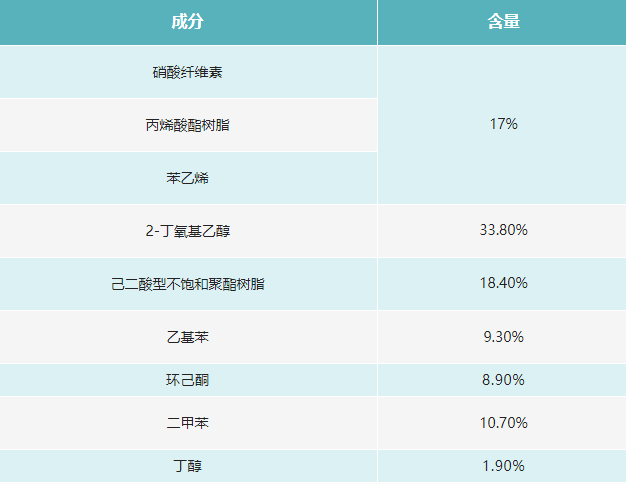

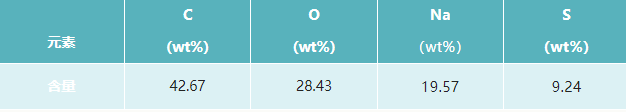

測試結果：
